自动旋转门的控制原理是什么?

时间:2020-07-03 15:57 | 浏览量:336

很多人只知道自动旋转门的用处,也经常看见,那么自动旋转门的控制原理是怎么样的呢,乐邦智能门控为大家介绍一下,自动旋转门的基本组成大体上相同,有了门体结构构成,再加上开门信号,就可以配置成一套简单的旋转门系统了。

自动旋转门的控制原理解析

可编程控制器希望通过一行输入继电器的操作来控制一行输出继电器的操作,从而驱动输出端的负载动作。待达到的动作命令输入到可编程控制器后,需要外部条件来激励它执行预设的命令。这些外部条件也是输入到它的信号。自动旋转门的可编程控制器通过接收红外传感器、接近开关和安全接触带的信号来工作。当红外探头有信号(即有人经过旋转门)时,可编程控制器接收信号,命令变频器开始工作,变频器输出预设频率,驱动电机开始工作,驱动旋转门转动。

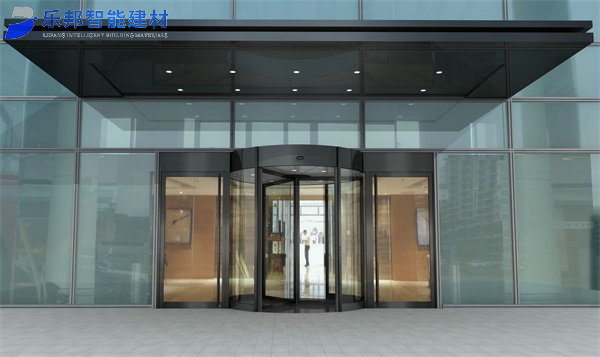

自动旋转门

自动旋转门的控制原理部件介绍

1.控制器:它是自动旋转门的指挥中心。它通过带有内部命令程序的大规模集成模块发出相应的命令来命令电机或电锁系统。同时,人们通过主控制器调节门扇的开启速度、开启幅度等参数。

2、应探测器:负责采集外部信号,如同人们的眼睛,当有移动的物体进入它的工作范围时,它就给主控制器一个脉冲信号;

3、力马达:提供开门与关门的主动力,控制自动感应门门扇加速与减速运行。

4 、动感应门扇行进轨道:就象火车的铁轨,约束门扇的吊具走轮系统,使其按特定方向行进。

5、扇吊具走轮系统:用于吊挂活动门扇,同时在动力牵引下带动门扇运行。

6、步皮带(有的厂家使用皮带):用于传输马达所产动力,牵引自动感应门扇吊具走轮系统。

7、导向系统:是自动感应门门扇下部的导向与定位装置,防止门扇在运行时出现前后门体摆动。


自动旋转门的控制原理系统:

自动旋转门的控制原理系统配置是指根据使用要求而配备的,与旋转门控制器相连的外围辅助控制装置,如开门信号源、门禁系统、安全装置、集中控制等。必须根据建筑物的使用特点。通过人员的组成,楼宇自控的系统要求等合理配备辅助控制装置。

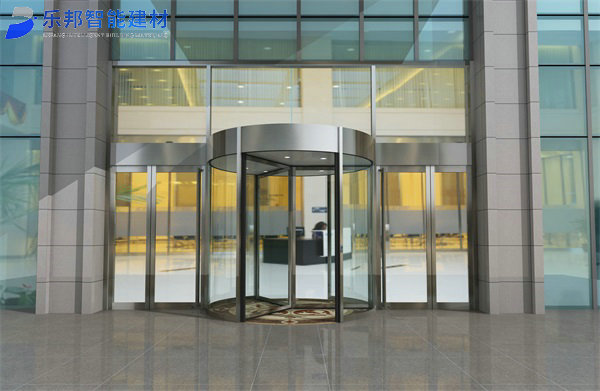

自动旋转门

自动旋转门的控制原理外围辅助控制装置

1、开门信号

旋转门的开门信号是触点信号,微波雷达和红外传感器是常用的两种信号源:微波雷达是对物体的位移反应,因而反应速度快,适用于行走速度正常的人员通过的场所,它的特点是一旦在门附近的人员不想出门而静止不动后,雷达便不再反应,旋转门就会关闭,对门机有一定的保护作用。红外传感器对物体存在进行反应,不管人员移动与否,只要处于传感器的扫描范围内,它都会反应即传出触点信号。缺点是红外传感器的反应速度较慢,适用于有行动迟缓的人员出入的场所。


2、对旋转门的要求就是解锁

动作与开门动作之间的协调,应用于自动平移门的电子锁有锁皮带的电磁锁和锁门体吊挂件的电动锁,锁电机的三种。后者用于重型自动平移门,自动平开门的电子锁有电磁门吸,电子插销锁和电子开门器,电子开门的作用力方向不影响门的开启动作,不易发生误操作。还有一种带触点开关的机械锁,使重锁与开关结合,锁不处于开锁状态,触点就不能接触,不可能发生误操作。


3、门禁系统与非公共区域的旋转门

如果说对旋转门的性能和质量要求最高的,是在使用频率极高的大型公共区域,那么旋转门功能要求最高是对进出人员进行选择的非公共区域。门禁系统是对入门授权的识别。在识别或检测入门授权通过以后,向旋转门的控制系统提供开门信号。

在提供开门信号之前,旋转门必须处于锁门的状态。门禁系统包括从最简单的钥匙开关,密码锁,磁卡锁。(考勤统计系统)。一直到复杂的体重识别系统,指纹识别系统等。但无论系统怎样复杂,最终都是给旋转门提供开门的触点信号。信号电路的屏蔽对避免由于无关信号的干扰而误开门的情况发生非常重要。


4.集中控制

集中控制的概念包括两层含义:对旋转门运行状态的集中监控和多个旋转门的集中操作。通过位置信号输出电路可以实现对旋转门开关状态的集中监控,并且可以使用接触开关。当门到达某个位置(例如,打开位置)时,开关被激活以给出接触信号。当传感器检测到门处于某个位置时,感应信号发生器也可以用来发出信号。在中控室设置相应的指示灯可以显示旋转门的状态,而集中操作通常是指根据旋转门控制器上是否有相应的连接端子,同时打开或锁定多个门。

以上就是自动旋转门的控制原理的全部内容了,有没有让您更加的了解自动旋转门呢,想了解更多自动旋转门知识吗,关于来乐邦智能门控,获取更多自动旋转门知识。
